Leaqua 컨트롤 시스템

//Leaqua 컨트롤 시스템

천천히 한다고 해놓고 오늘 낮에 한가해서 납땜해서 만들어 버렸습니다.

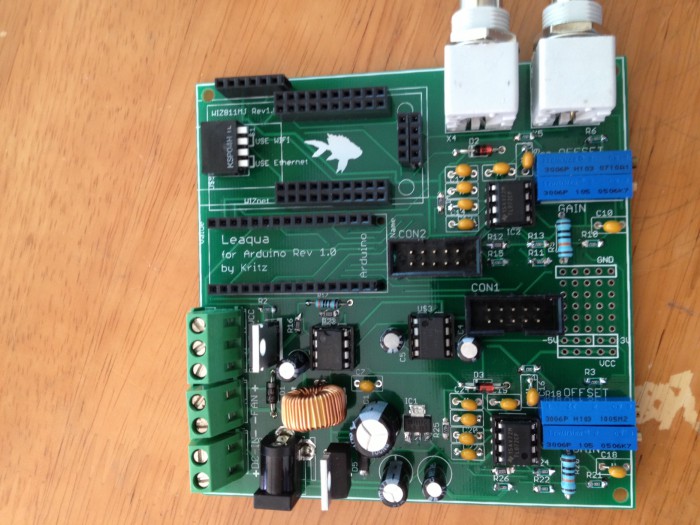

모듈들이 빠진 메인보드 자체 입니다.

메인보드의 역할은 다음과 같습니다.

  • 각 모듈들을 연결
  • 각 모듈에 전원공급 5V, -5V, 3.3V
  • 온도센서 연결 / 값 검출 회로
  • PH/ORP 센서 연결 / 값 검출 회로
  • 12V/DC 용 쿨링팬 연결



현재 버전에서 사용되는 모듈들 입니다.  모두 선택적으로 사용하게끔 되어 있습니다만 다 빠지면 무용지물 이겠죠? -_-;



이더넷 모듈 과 블루투스 모듈을 연결 했을때의 모습입니다.

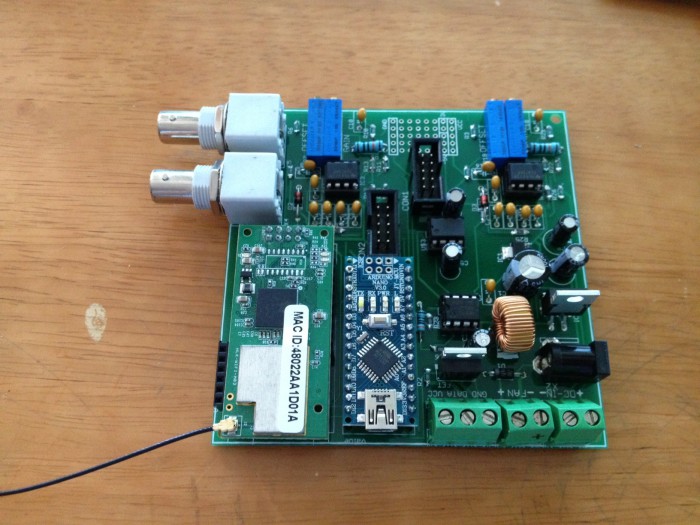

와이파이 모듈을 달았을때 입니다.  이더넷 모듈과 같은 역할을 하기 때문에 위치는 같은곳을 사용하며 블루투스 모듈도 같이 사용이 가능하도록 되어 있습니다.



모듈별로 테스트 해본결과 PCB 회로 상의 오류는 없는듯 하고 광란의 프로그래밍만 남은듯 합니다. ..



10월4일 추가



PH 값의 검출이 뭔가 이상하다 싶어서 확인해 보니 설계시 -5v 생성용 칩으로 사용하게 되어 있는 TC1121의 재고가 세계적으로 달리는 바람에 하는 수 없이 사용한 ICL7660 특성 때문이 였습니다.. 이 녀석은 전류 부하가 걸릴수록 출력 전압이 떨어지게 되어 있습니다. 데이터 시트에서 못본것 같은데 지금 뒤져보니 출력전류가 10mA 밖에 안되는 놈이였네요 -_-;



검출 방법의 계산을 손봐서 해결은 가능하지만  대체시킬 부품으로 바꿔야 할것 같습니다.

LM2675같은 스위칭레귤레이터를 쓰면 안정적인 네거티브전압을 생성할 수 있겠지만 구성회로가 복잡해서 PCB에 자리가 없는지라 다른 소자를 구해봐야 겠습니다 ㅠㅜ

아시는 소자 있으신분은 알려주세요~

———————————————————————————————

-5v 생성용 칩을  ADM660ANZ  으로 교체 했습니다.

간단한 스펙은 Charge Pump INV/STPUP -1.5V to -7V/5V to 14V 100mA 8-Pin PDIP 와 같이 출력전류가 비교적 높습니다만 . Charge Pump INV 소자 특성상 전압강하가 있습니다.  30mA 당 0.3 V 의 강하가 있습니다만 PH, ORP 용 OPAmp 칩에서 사용하는 전류가 20mA 정도라 4.8v의 출력이 나옵니다.

쓸만하네요 -ㅁ-;
