조립

조립 2018-03-15T10:38:08+00:00

board2

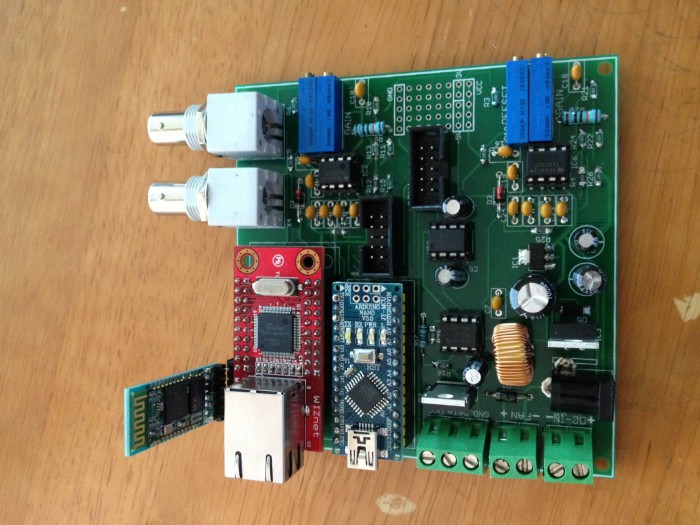

이더넷 모듈과 블루투스 모듈을 장착한 완성된 이미지 입니다..



회로도

csimage

PCB의 회로도 입니다.   회로도를 참고 하시면서 납땜하시는 것이 좋습니다.

회로도   PDF 파일 다운로드



영역별 설명

부품위치  PDF 파일 다운로드  를 보시면 각 부품 마다 부품값이 표기 되어 있으니 위치에 맞는 부품을 자리 잡으면 됩니다. 부품리스트 문서 참고

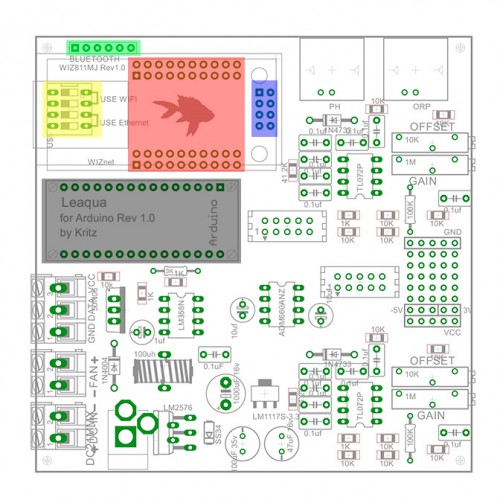

pcb_mobule

■■■ 와이파이 모듈(옵션) 이 삽입되는 부분입니다.

■■■ Arduino Nano 가 삽입되는 부분입니다.

■■■ 이더넷 모듈이 삽입되는 부분입니다.

■■■ 블루투스 모듈이 삽입되는 부분입니다.

■■■ 와이파이 / 이더넷 둘중 하나만 선택적으로 사용할때 사용 됩니다. 따라서 이더넷 모듈만 사용할 경우 필요치 않습니다.

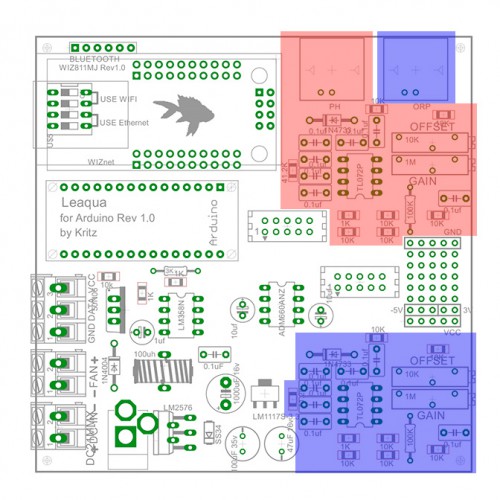

pcb_phorp



■■■  PH 모듈 영역입니다. PH측정을 사용하지 않을경우 필요하지 않습니다. PH의 검출은 0.0 ~ 14.0 까지 입니다.

■■■ PH2 또는 ORP 모듈입니다.   ORP 를 사용하지 않거나 PH 모둘 하나만 쓸경우 에는 이부분은 조립할 필요가 없습니다. 부품이 없어도 작동하는 데는 문제가 없습니다.  ORP 의 검출은  -2000mv ~ 2000mv 까지 검출이 가능합니다.

pcb_socket

■■■ LCD 모듈에 연결시키는 커넥터 입니다.

■■■  AC 전원 제어용 모듈에 연결시키는 커넥터 입니다.

■■■ 소형 만능기판 ? 입니다. 기능외에 추가로 부품을 실장 시켜서 사용할 목적입니다.  제일 윗줄과 아래 두줄은 각각 GND , -5V , 3V , 5V 의 전압을 공급 합니다.

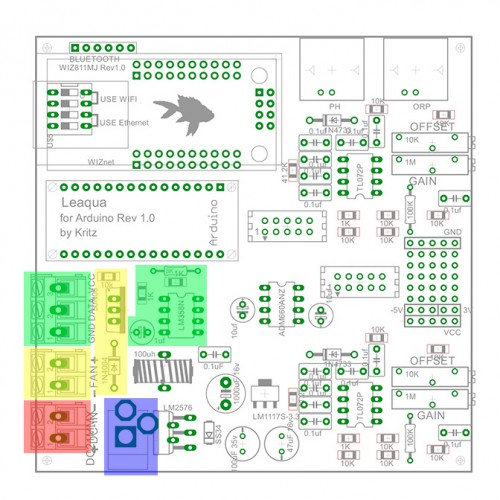

pcb_amp



■■■ 온도센서의 값을 읽어서 증폭시키는 부분입니다.  온도센서 연결 커넥터의 순서는 그림의 제일 위 부터 VCC -> DATA -> GND 순서 입니다. 온도센서 연결시 순서가 바뀌면 온도 센서에서 순간적으로 열이 나고 오래 두면 센서가 타버리니 열이나면 바로 전원을 내려줘야 합니다.

■■■ 12V 전원을 연결 하는 부분 입니다. 소켓없이 전선으로 연결됩니다.  그림의 터미널블럭 윗 부분이 – 전원 아래 부분이 + 전원을 연결 합니다.

■■■ 12V 전원을 연결 하는 부분 입니다. DC 파워 잭을 실장 하는 부분입니다.

전원의 연결은 파워잭을 사용하던 터미널 블럭에 전선을 연결 하던 상관없이 작동하며 쿨링팬의 작동은 전압 변화 없이 바로 연결 되니  아답터의 전원은 12V 를 넘으면 안됩니다.

■■■ 쿨링팬을 작동시키는 회로 부분입니다. 그림의 터미널 블럭 윗부분에 팬의 + 아랫부분에 팬의 – 전원선을 연결합니다.  쿨링팬이 반대로 돌면 전선의 극성을 반대로 연결합니다.



부품의 납땜

납땜의 순서는 제일 작은 부품(칩 저항 등의 SMD 부품) 부터 하는 것이 좋습니다. 큰 부품 주변의 작은 부품을 납땜 하려할때 이미 큰부품이 납땜되어 있다면 자리잡기가 상당히 힘듭니다.

SMD 남땜에 경험이 없으시면 포털 사이트에서 “SMD 납땜” 으로 검색 하시면 여러 고수분들의 노하우가 실린 문서가 많으니 미리 읽어보시는 것이 도움이 됩니다.

납땜할때는 극성(실장 할때 방향성) 이 있는 부품의 위치만 제대로 잡아 주시고 납땜 포인트끼리 쇼트만 주의 하시면 큰 문제는 없을것 입니다. 저도 납땜은 몇번 안해봤습니다.



모듈  연결

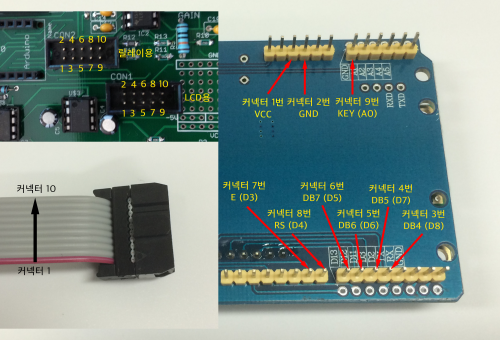

LCD 모듈의 연결은 아래 그림을 참고하세요


CLCD_work

커넥터 케이블 사진과 같이 연결부분에 ▼ 표시가 되어 있는 쪽이 1번 케이블 입니다.

사진의 오른쪽 핀배열에 맞게 커넥터 1번 부터 커넥터 9번까지 선을 연결하시고 컨트롤러의 소켓에 꽂아서 사용하면 됩니다.

릴레의 모듈의 연결은 좌우가 위의 그림과 같이 구성된 케이블을 컨트롤러와 릴레이모듈의 소켓에 꽂아서 사용하면 됩니다.



짬날때 마다 페이지 작성 중입니다………………………………….
