//V2 하드웨어는 마무리 된듯합니다.

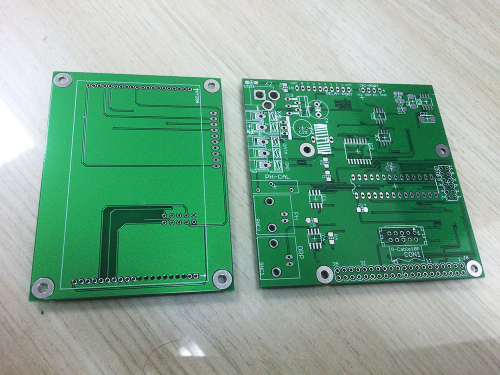

10월 20일에 seeedstudio 에 주문한 v2.1 sample PCB가 11월 7일에 도착했습니다.. 이번엔 더 오래 걸렸습니다ㅎㅎ

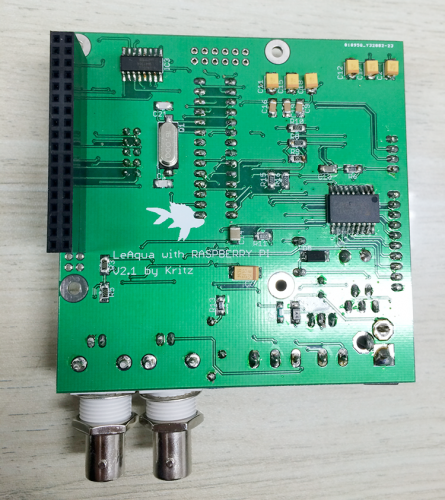

땜질 후 이전 버전의 소프트웨어를 설치하고 구동해봤는데 이상 없이 작동을 하는듯합니다.

V2.1에서 달라진 점은

회로 오류와 부품위치 오류 수정

라즈베리파이에 5V / 3A 전원공급용 회로 추가 USB 충전기로 하니 전압이 V4.6 까지 떨어져 문제였는데 전원 회로 추가하니 V4.96 으로 나와 만족입니다.

12V 용 쿨링팬 작동 회로 추가 V2 보드에서는 쿨링팬용 어댑터를 A/C 전원 제어로 하려 했으나 뭐하러 어댑터를 두 개나…

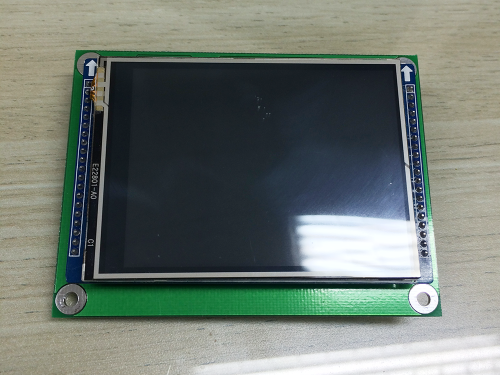

터치스크린 분리 보드에 실장 되는 방식이었는데 케이스제작 시 문제가 생길 소지가 많고 어디까지나 옵션 사항이기 때문에 케이블로 연결되게끔 수정했습니다.

이전 버전에서 테스트하던 라즈베리파이의 메모리가 256MB 였으나 현재 장착된 라즈베리파이 B+ 의 512MB 메모리가 훨씬 좋은 퍼포먼스를 보여주는군요..

소프트웨어 쪽은 기술적 인부분은 거의 구현이 됐지만 어마무시하게 귀찮은 터치 LCD의 UI쪽이 남아 있는 상태이며 뭔가 자꾸 붙이고 싶은 욕구 때문에 여기저기 뒤지고 있으며 바쁜 와중에 귀차니즘까지 걸려서 상당히 더디게 진행 중입니다.

컨트롤러 에서 구동되는 웹페이지를 보시려면 아래 주소로 접속하면 됩니다. 하지만 테스트 및 개발작업으로 인해서 접속이 안 되는 경우도 많을 것입니다.

컨트롤러 메인  http://test.mulple.com:88/

컨트롤러 그래프 http://test.mulple.com:88/chart.html
