기본 준비

LeAqua V1 컨트롤러는 아두이노 기반으로 제작되어 있어서 Arduino IDE 가 필요합니다.

  1. 우선 http://arduino.cc/en/Main/Software 에서 사용하는 OS 에 맞는 버전을 다운로드 합니다.
  2. 컨트롤러와 PC를 연결하고 USB 드라이버를 설치합니다. 드라이버 설치하는 방법은 포털사이트에서 “아두이노 드라이버설치” 로 검색하면 많은 자료가 있으므로 하지 않겠습니다.
  3. 추가로 필요한 Time 라이브러리를 http://www.arduino.cc/playground/uploads/Code/Time.zip 에서 다운로드 합니다. 압축을 풀면 DS1307RTC / Time / TimeAlarms 세개의 디렉터리가 있습니다. 해당 디렉터리 경로를 기억합니다.
  4. Arduino IDE를 실행합니다.

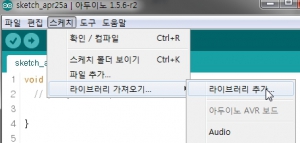

  5. install_lib 와 같이 라이브러리 추가에서 3번 에서 압축을 풀어놓은 Time 폴더를 선택해서 라이브러리를 설치합니다.
  6. 컨트롤러 소스코드를 문서 폴더안에 있는 Arduino 폴더에 안에 압축을 풉니다.
  7. Arduino 에서 파일 -> 스케치북 -> LeAqua_Arduino 를 선택해서 엽니다.
  8. 도구 -> 보드 -> Arduino Nano w/ Atmega328 을 선택합니다.
  9. 도구 -> 시리얼 포트 -> USB드라이버 설치시 설정된 COM포트를 선택합니다. ( 장치관리자의 포트 COM & LPT 에서 확인 가능)
  10. 파일 -> 업로드 를 선택해서 컨트롤러 펌웨어를 컨트롤러에 설치 합니다.



소스코드

LeAqua_Arduino_V1.0.1.zip 다운로드

컨트롤러 기본 설정값 수정

Mac Address 의 변경

나중에 안 사실이지만 사용된 이더넷 모듈에 기본적으로 맥어드레스가 제공되지 않습니다. ㅠㅜ

따라서 임의로 맥어드레스를 넣어줘야 하는데 굴러다니는 이더넷카드의 맥어드레스를 사용하거나 http://www.technitium.com/tmac/index.html 의 MAC Address Changer 에서 뽑아주는 맥어드레스를 사용하거나 해서 야매? 로 넣어줘야 합니다.

이부분의 값을 byte mac[] = { 0x02, 0x25, 0x17, 0x31, 0xF8, 0xF3 }; 등등.. 으로 변경합니다.



컨트롤러가 사용할 포트 설정

PC나 핸드폰에서 웹페이지 접속으로 설정값 변경시 사용할 포트를 변경합니다.

인터넷공유기에서 포트포워딩 하고 있지 않는 포트를 설정하면 됩니다. 기본은 88 포트 입니다.



컨트롤러의 고유 ID 부여

LeAqua 컨트롤러는 기본적으로 인터넷서버와의 통신을 기초로 하고있기 때문에 서버에서 인식할 ID가 필요합니다. 부여받은 ID 를 대입시켜서 사용합니다.



나머지 부분의 설정값은 초기값을 사용하는 것을 기본으로 하며 변경시에는 소스코드에 달아놓은 주석을 참고하시면 됩니다.



소스코드 업로드

소스코드를 Arduino IDE 에서 컴파일&업로드 합니다.



인터넷 공유기의 설정

공유기에서 설정된 포트를 공유기의 포트포워딩으로 컨트롤러의 ip로 해당포트를 포워딩 하도록 설정합니다.
