미국에 주문한 모듈의 배송이 늦어져서 PH 와 ORP 부분은 모듈화 하지 않고 보드에 직접 구성시켰습니다.
주문한 모듈들은 기존버전의 컨트롤러에나 붙여서 사용해야 할듯 합니다.

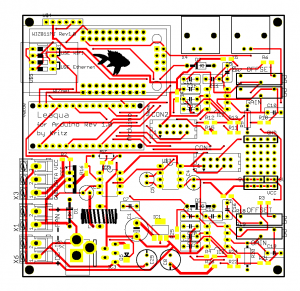

보드에 자리가 없어서 부품 몇가지는 SMD 타잎으로 변경해서 설계한 덕분에 눈알 빠질듯 하네요 ㅠㅜ. PCB는 중국에 주문한 터라 추석 전에나 받을수 있을지 의문입니다 ㅎㅎ
이전 버전의 PCB와 달라진점은 좀더 확장의 다양화에 신경썼습니다.
현재 구성된 보드로는
- 타이머 기능과 조건에 맞게 작동되는 AC전원 제어용 4채널 릴레이 ( 조명과 CO2 ,히터 , 수류모터제어 등에 사용)
- PH/ORP 센서 장착 또는 PH 와 ORP 각 두개의 센서 장착
- 온도 검출 센서 한개 장착
- 이더넷 또는 와이파이 모듈 장착
- 핸드폰 등으로 제어하려는 블루투스 모듈 장착
- 키 버튼과 화면역할을 하는 CLCD 장착
- 쿨링팬 작동용 12V 출력단자
입니다.
요류가 얼마나 나올지는 땜질하면서 확인해 봐야겠습니다 ㅎㅎ
