수족관용 통합 컨트롤러

//수족관용 통합 컨트롤러

뽐뿌신영접한뒤로 20여일 경과후 나온 결과물입니다. 하드웨어만 완성된 상태이며 소프트 웨어는 아직 개발중에 있습니다.

전자제어는 처음해보는 터라 시행착오도 많이 겪는 중이며 공부할것도 아직 많아서 상당히 버벅거리는 중이네요 -_-;;



크기 :  가로 16cm 세로 16cm 높이 7cm

기능 : 조명 컨트롤 , CO2 공급 컨트롤 , 히터 제어 , 쿨링팬 or 냉각기 제어 , 자동물갈이용 솔레노이드 벨브제어 , 온도 데이터 로깅

온도 조절 분해능 : 섭씨 0.1도 단위

콘트롤러 입출력 : 본체의 LCD와 버튼 또는 PDA, PC와 연결해서 입출력



연결된 PDA또는 PC로 웹서버에 어항상태를 전송해서 하루 단위의 그래프로 표시하는 기능 추가 했습니다.

아래는  수족관 통합 컨트롤러 제작과정입니다.

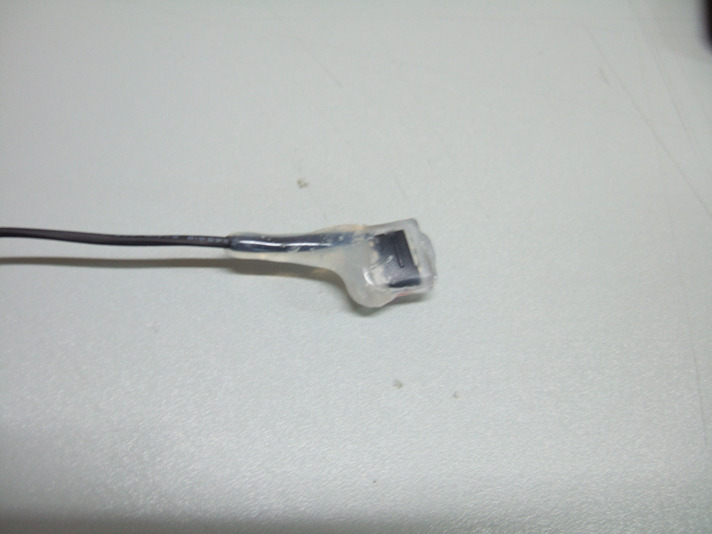

IC 방식 온도센서 조립후 이미지 입니다.   물속에 담글거라 방수문제 때문에 머리 아팠던 놈입니다.  방수효과에 대해서는 조금더 테스트를 해봐야 알겠죠…



처음엔 NTC 써미스터 방식으로 하려고 했으나 수조용으로 나온 센서를 개인이 구하기도 어렵고 구할수 있는 제품은 데이터 시트가 없어서 적용하기에 문제가 많았습니다.  방수처리가 되지 않은 일반 NTC 써미스터 역시 정확한 데이터 시트를 구하는게 어렵더군요…..(개인 한테는 신경안쓰는 업체 미웟!!)

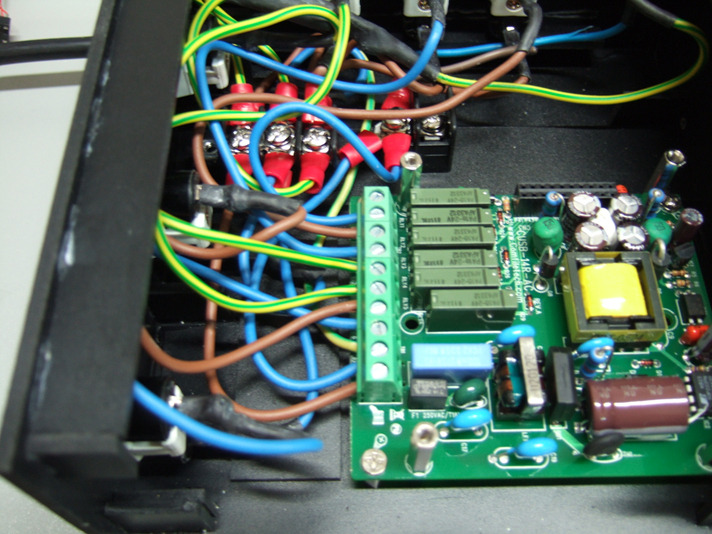

전원부 보드를 케이스에 부착시키고 배선작업을 끝낸 사진입니다. 5A 릴레이 장착이라 수족관용 제품장착 하기에는 무리가 없을것 입니다. 케이스는 3T 포맥스로 만들었으며 30cm  x 30cm 짜리 두장이 소비됐습니다.

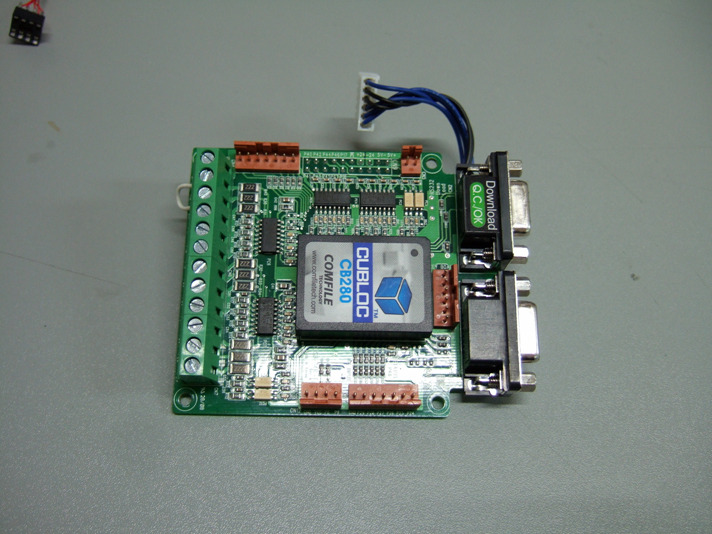

메인컨트롤 보드 입니다. 전원부와 연결된 제품 (CUSB-14R) 으로 판매 되고 있으며 부가세 제외한 가격이 8만원 입니다.  직접 만들려면 시간도 시간이고 비용도 크게 달라지지 않을것 같아서 기성품으로 구입을 했습니다. 무엇보다도 basic 으로 프로그래밍 한다는게 초짜에겐 부담이 적더군요 ㅎㅎㅎ

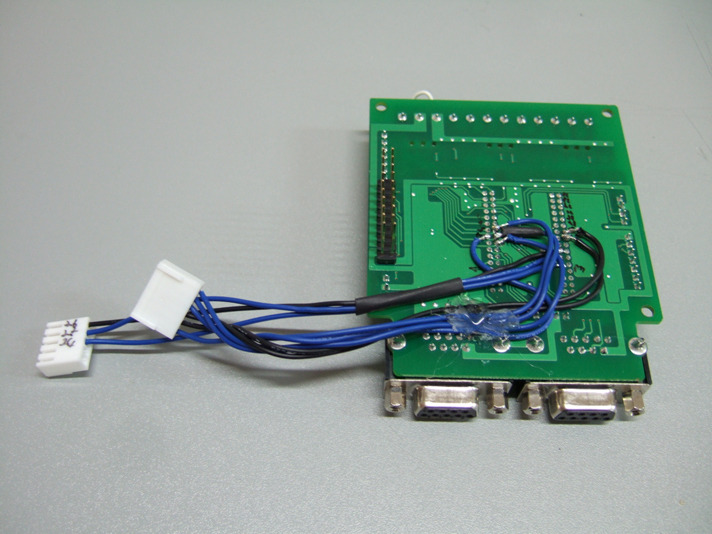

 기성품이라 I/O  포트가 고정되어 있어서 모듈보드와 연결할 포트가 모자라더군요…. 사용하지 않는 PWM 포트등을 모듈보드와 연결하기 위애 개조땜질을 했습니다.

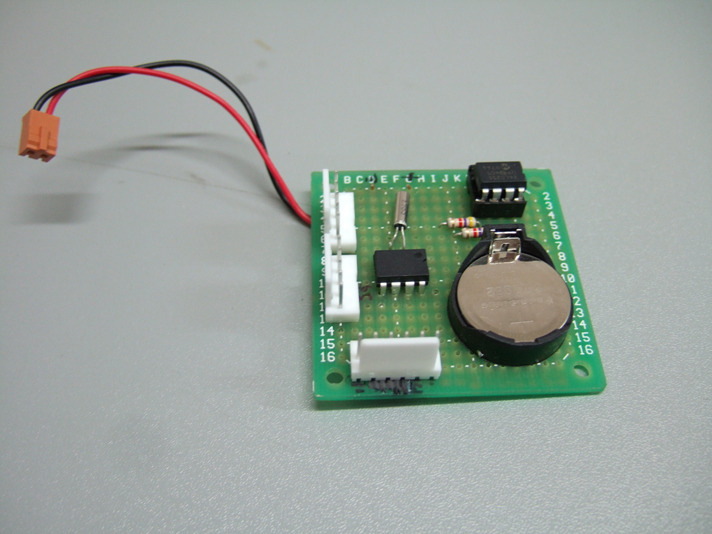

모듈 보드 입니다.  메인보드의 코어모듈인 CB280 에 시계칩이 없는 관계로 모듈보드에 RCT칩인 DS1302 를 달고 시간 백업을 위해서 베터리추가 , EEPROM 추가 하고 센서,메인보드와 연결을위해 커텍터를 달았습니다.

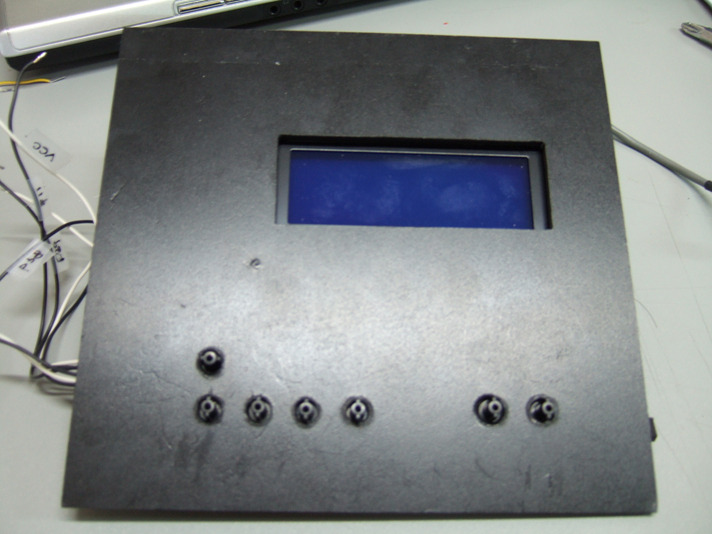

상단 패널에 LCD 모듈과 버튼 배치한 모습입니다. LCD 모듈역시 쓰기쉬운놈으로





상단패널 전면모습입니다.  버튼을 굴러다니던걸로 달아서 모양이 좀 그렇습니다. -_-;;

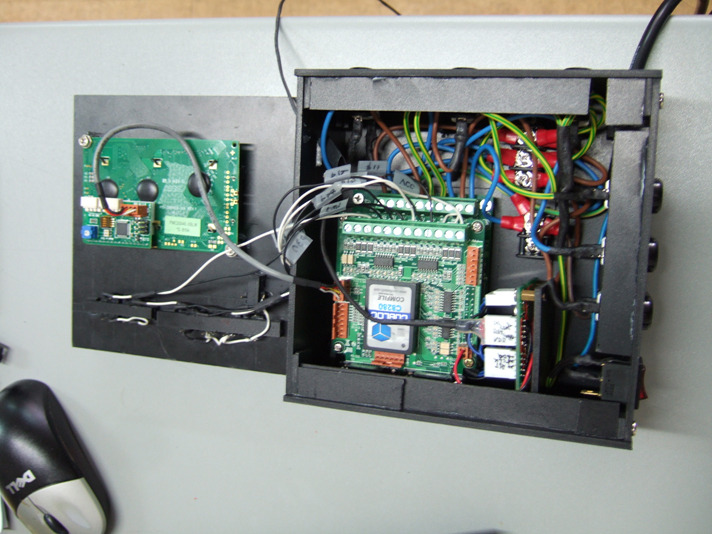

모든 배선의 연결을 끝내고 뚜껑 덥기전 사진입니다.





뚜껑 덮은 모습입니다

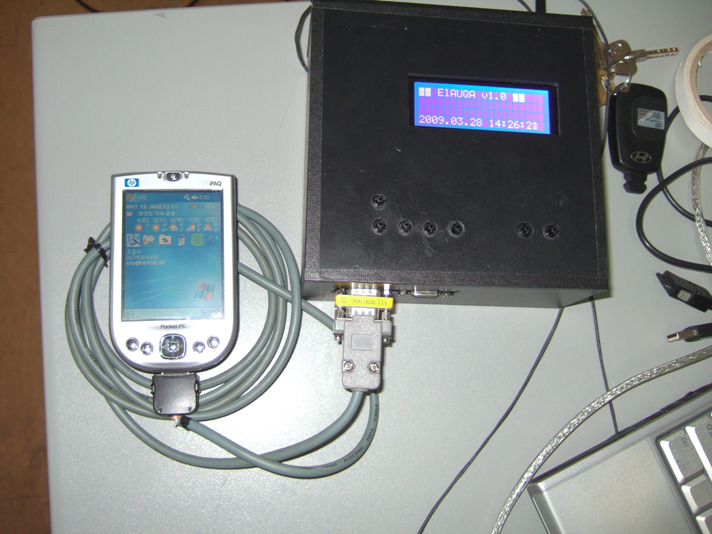

데이터 로깅과 세팅등을 위해서 PC 또는 PDA와 RS232로 통신을 하게 됩니다. PDA와 연결한 모습 이며 PDA용 케이블 배선은 PDA 핀배열  을 참고 하면 됩니다.







메뉴구성과 간단한 작동테스트 동영상 입니다.
