PDA 핀배열

//PDA 핀배열

핀배열

1번 V_ADP AC adapter power in

2번 V_ADP AC adapter power in

3번 V_ADP AC adapter power in

4번 V_ADP AC adapter power in

5번 Reserved

6번 DCD RS-232 Data Carry Detect

7번 RXD RS-232 Receive Data (from the SA-1110)

8번 TXD RS-232 Transmit Data (from the SA-1110)

9번 DTR RS-232 Data Terminal Ready

10번 GND Power ground

11번 DSR RS-232 Data set Ready

12번 RTS RS-232 Request To Send

13번 CTS RS-232 Clear To Send

14번 RI RS-232 Ring

15번 GND Power ground

16번 No Connect Do Not Use

17번 USB Detect + 5 Volt

18번 No Connect Do Not Use

19번 USB + USB positive data signal

20번 No Connect Do Not Use

21번 USB – USB negative data signal

22번 GND Power ground

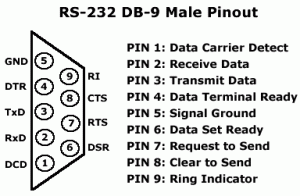

PDA  RS232  설명
 1,2,3,4  9  VCC(5v)
 8  2  RX
 7  3  TX
 22  5   GND
