30큐브 등커버

//30큐브 등커버

주말에 삽질해서 30큐브용 등커버를 제작했습니다

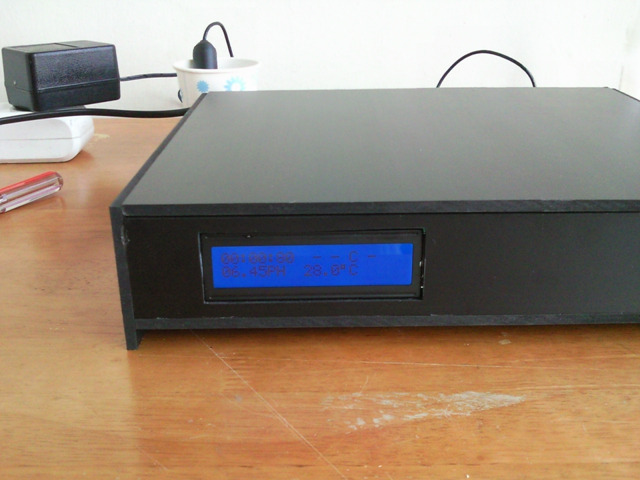

18w FPL등 두개, 쿨링팬 , 조명시간, 이산화탄소시간, 히터 ,쿨링팬, PH모니터링 등을 컨트롤 할 수 있는 컨트롤러도 같이 넣었습니다

뚜껑 닫기전 안에 모습 .. 한정된 공간에 다 넣으려니 빽빽합니다.

착탈식 뚜껑 닫고..

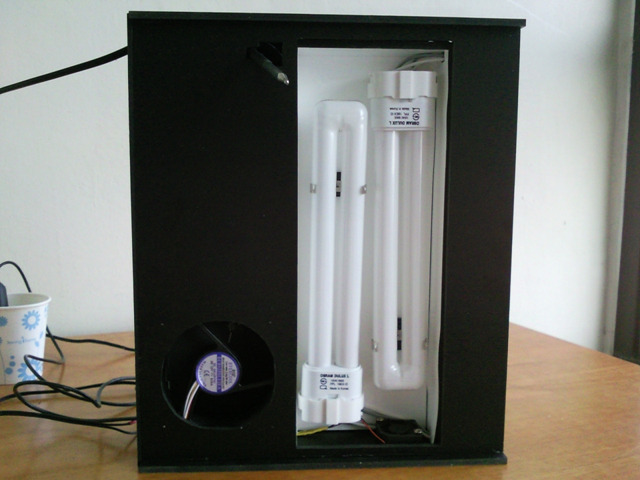

아래는 이렇게..

큐브에 올려놓은 모습

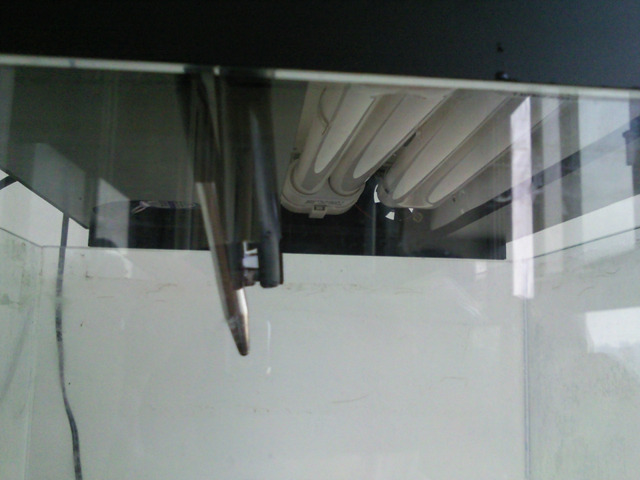

온도센서와 PH 센서가 등에 달려있습니다.

컨트롤러 부분은 주중에 짬나는대로 작업해놨었고 주말내내 포맥스로 케이스 만들었는데 공간부족으로 처음 생각처럼 나오지 않아  6시간이나 삽질을 했습니다



제대로 돌아가긴 하지만 결정적인 문제가 형광등이 켜지면 형광등에서 나오는 노이즈로 인해서 컨트롤러가 오작동을 합니다. 이전에 형광등 노이즈로 인해서 센서에서 나오는 값이 튀는경우는 봤지만 컨트롤러 자체가 바보되는경우는 처음이네요 ㅠㅜ  제대로된 PCB가 아닌 거미줄 배선 때문인것 같기도 하고…



여튼 6시간의 삽질이 수포로 돌아간듯해서 신납니다!!!!!  노이즈 제거 시도를 해보던지 컨트롤러 부분을 별도로 빼야 할듯하네요 ㅠㅜ





——————————————————————————————-

노이즈 제거 시도는 결국 수포로 돌아가고 메인보드/PH보드 부분만 별도로 빼서 완성은 했습니다.. 똥싸고 밑 안닦은 느낌 -_-;;;;

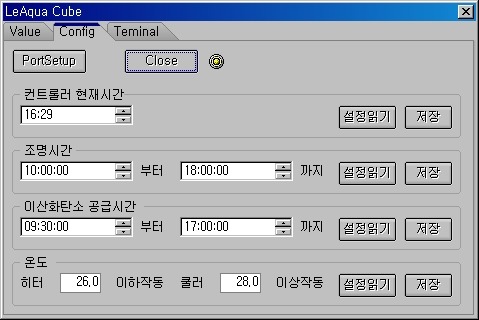

위의 그림은 PC에서 컨트롤러 모니터링 및 설정 할때 쓰는 프로그램 입니다.
